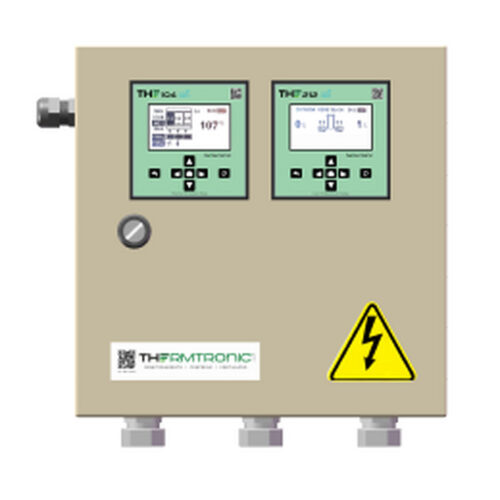

O TH330 IoT é um quadro de comando industrial que integra, em um único gabinete, os controladores TH104 IoT V6 (proteção térmica) e TH212 IoT V3 (proteção de ventilação), oferecendo uma solução completa para supervisão de temperatura e acionamento automático de ventiladores. Ideal para transformadores a seco, o sistema combina proteção, automação e conectividade IoT com facilidade de instalação e manutenção.

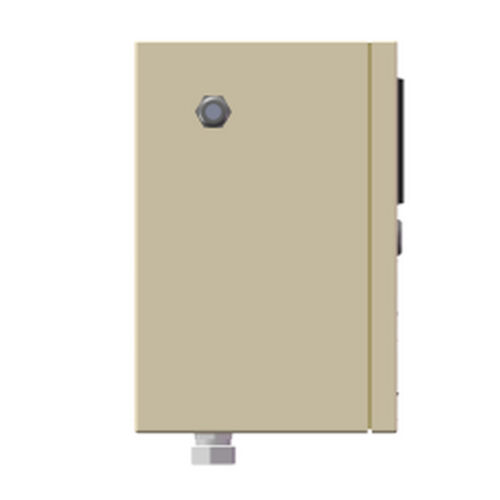

Disponível em duas versões de gabinete, o TH330 IoT pode ser fornecido em IP50 (uso em ambientes controlados) ou em IP65 (uso em áreas expostas a poeira e respingos de água), garantindo flexibilidade de aplicação conforme as condições de instalação.

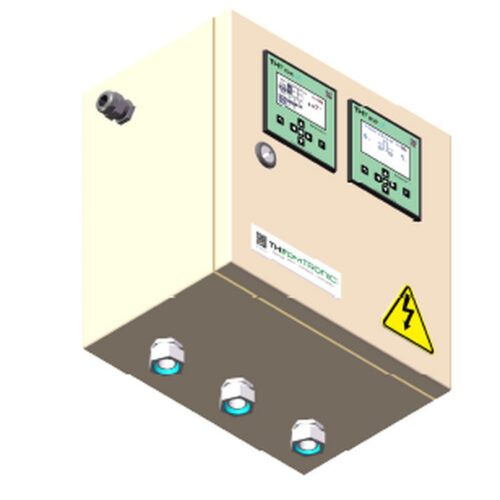

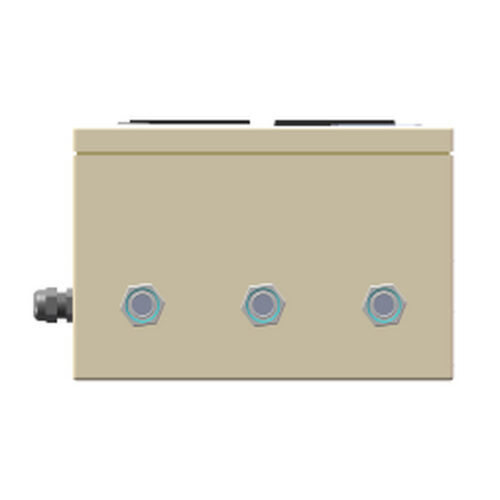

O TH330 IoT é montado com blocos de terminais para conexões elétricas, prensa cabo de ½" para entrada das sondas PT100 e entrada com fixação Sealtube para cabeamento elétrico. Possui também disjuntor de proteção curva C de 10A para os ventiladores, garantindo segurança e praticidade no campo.

Características gerais:
– Quadro de comando integrado com TH104 IoT V6 + TH212 IoT V3
– Grau de proteção: IP50 ou IP65
– Alimentação: 220 Vca (50-60Hz)
– Potência consumida: 17 VA + potência dos ventiladores
– Conexões elétricas via blocos de terminais
– Prensa cabo de ½" para sondas PT100
– Encaixe metálico com fixação Sealtube para cabos elétricos

Entradas do TH104 IoT V6:
– 4 entradas para sondas RTD PT100 (3 fios, padrão DIN43760/IEC751)
– Faixa de medição: 0 a 250°C
– Exatidão: ±1% do fundo de escala ±1 dígito
– Proteção contra ruídos eletromagnéticos e sobrecarga

Saídas do TH104 IoT V6:
– 2 relés de aviso (ALARM e TRIP) – contatos NA e NF
– 2 relés para ventiladores (FAN1 e FAN2) – contatos NA
– 1 relé de falha dos sensores (FAULT) – contato NF
– Capacidade dos relés: 7A/220Vca, 10A/125Vca, 7A/30Vcc (carga resistiva)

Entradas do TH212 IoT V3:
– 1 entrada digital para comando remoto dos ventiladores
– Entrada conectável a relé de temperatura (ex.: TH104 IoT)
– Proteção contra ruídos e sobrecargas

Saídas do TH212 IoT V3:
– 1 relé de aviso (ALARM), contato seco NA e NF
– 1 relé de falha dos ventiladores (TRIP/FALHA), contato seco NA e NF
– 2 canais/saídas para ventiladores ou barras de ventilação
– Capacidade das saídas: 7A pico / 2,5A contínuo / 550 VA (450 W)
– Relés: 7A/220Vca, 10A/125Vca, 7A/30Vcc (carga resistiva)

O TH330 IoT é a solução pronta e padronizada da THermtronic para proteção térmica e controle inteligente de ventilação. Com comunicação via Modbus RTU e Wi-Fi IoT integrada, oferece supervisão remota pela plataforma iot.thermtronic.net, tornando-se uma escolha robusta e moderna para instalações críticas.
