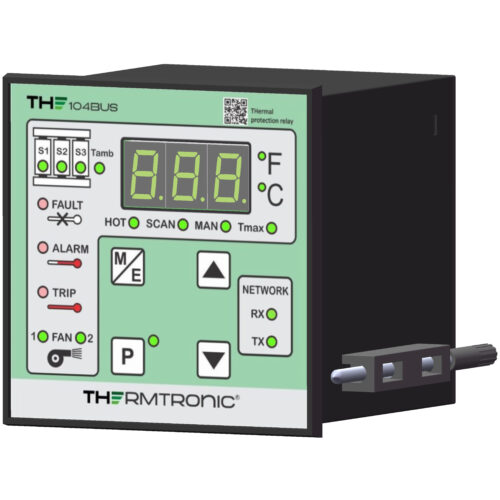

O Relé de Proteção Térmica TH104BUS V5.3 foi desenvolvido para monitorar e proteger equipamentos elétricos contra elevações excessivas de temperatura. Com quatro entradas para sensores PT100, ele permite supervisão simultânea de até quatro canais térmicos: S1, S2, S3 e Tamb (temperatura ambiente).

Este equipamento é ideal para aplicações em transformadores a seco, motores, geradores, mancais e máquinas industriais, oferecendo alta confiabilidade e precisão. O modelo V5.3 introduz melhorias como uma fonte de alimentação mais robusta, com maior resistência a oscilações, além de uma resposta Modbus® RTU mais rápida e eficiente.

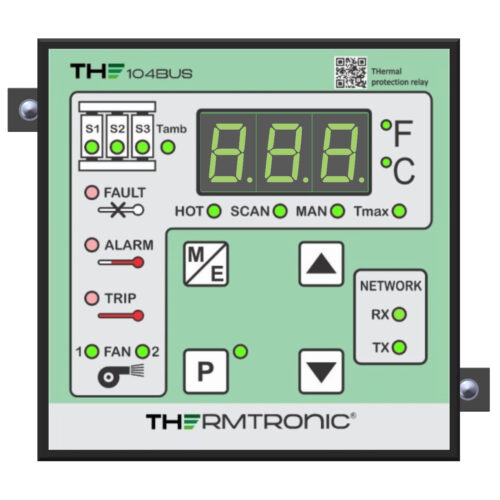

O painel frontal conta com display digital, LEDs indicadores e teclado de operação com bip sonoro, proporcionando fácil navegação pelas funções de visualização (HOT, SCAN, MAN, Tmax) e de programação. Entre seus principais recursos estão:

– Detecção automática de falhas nas sondas PT100 (abertura ou curto-circuito)
– Controle de dois ventiladores (FAN1 e FAN2) com histerese configurável
– Relés de alarme (ALARM), desligamento (TRIP) e falha (FAULT)
– Seleção da fonte de temperatura para acionamento do FAN2 (modo All ou Tamb)

A comunicação é feita através da porta RS485, compatível com o protocolo Modbus® RTU, permitindo integração com sistemas supervisórios (CLPs, PCs) ou conexão com a internet via conversor Ethernet (opcional), viabilizando monitoramento remoto.

Além disso, o TH104BUS V5.3 oferece proteção contínua durante a programação de parâmetros, garante testes individuais dos relés diretamente no painel e conta com proteção contra ruídos eletromagnéticos e sobrecargas.

Especificações Técnicas (resumo):
– Alimentação: 24 a 240 Vca/Vcc (50/60Hz)
– Entradas: 4 sensores PT100 (3 fios), faixa de medição de 0 a 250°C

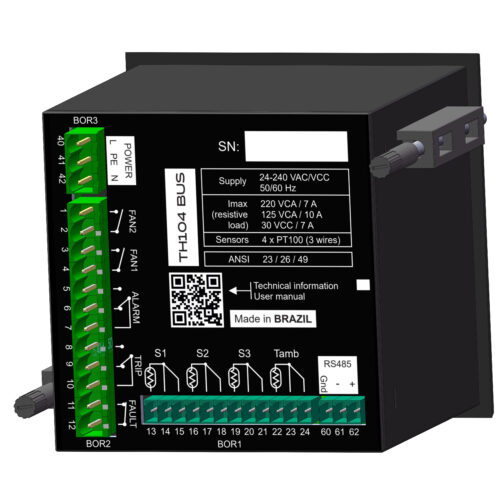

– Saídas: 5 relés (2 ALARM/TRIP, 2 FAN, 1 FAULT)
– Display: 18 mm, 3 dígitos + LEDs indicadores
– Comunicação: RS485 – Modbus RTU até 115.200 bps
– Dimensões: 96×96 mm (padrão DIN), profundidade 105 mm

O TH104BUS V5.3 é fornecido com manual de instalação e presilhas de fixação, e está em conformidade com normas internacionais como IEC 60076-11 e ABNT NBR 5356-11, sendo uma referência em proteção térmica no setor elétrico.
