O TH212 IoT V3.0 é um controlador dedicado à proteção e supervisão do sistema de ventilação de transformadores. Desenvolvido para operar em conjunto com o relé de temperatura TH104 IoT, sua função é garantir o correto funcionamento dos ventiladores, evitando falhas que poderiam levar ao superaquecimento e ao desligamento do transformador.

Projetado com foco em confiabilidade e conectividade, o TH212 IoT identifica automaticamente situações anormais como sobrecorrente, obstrução, travamento de hélices ou ausência de carga, atuando os relés de alarme e falha para alertar o operador. Além disso, permite programação de horários para acionamento automático e ciclos periódicos, especialmente úteis em períodos de pouco uso, como no inverno.

Sua interface gráfica intuitiva, disponível em três idiomas, e conectividade por RS485 (Modbus RTU) e Wi-Fi 2,4GHz, permite fácil integração a sistemas supervisórios e monitoramento remoto completo via iot.thermtronic.net.

Principais funcionalidades e recursos técnicos:

– 1 entrada digital para acionamento remoto dos ventiladores (ex: sinal do TH104 IoT)
– 2 saídas para ventiladores ou barras de ventilação (7A pico / 2,5A contínuo / 550VA)
– 1 relé de alarme (ALARM), contato seco NA e NF
– 1 relé de falha (TRIP ou FALHA), contato seco NA e NF
– Monitoramento e proteção contra sobrecorrente, subcorrente, obstrução e travamento de hélice
– Ação preventiva contra oxidação dos eixos, com partidas periódicas programáveis
– Programação de até 5 horários/dias da semana para acionamento automático dos ventiladores
– Calibração inteligente com medição da corrente de operação e comparação com variação permitida
– Mensagens gráficas de falhas com animações na tela: SUBCORRENTE, SOBRECORRENTE (TRIP/FALHA)
– Comunicação RS485 com suporte ao protocolo Modbus RTU (até 115.200 bps)
– Conectividade Wi-Fi 2,4GHz para acesso remoto via navegador (configuração por IP local e nuvem)

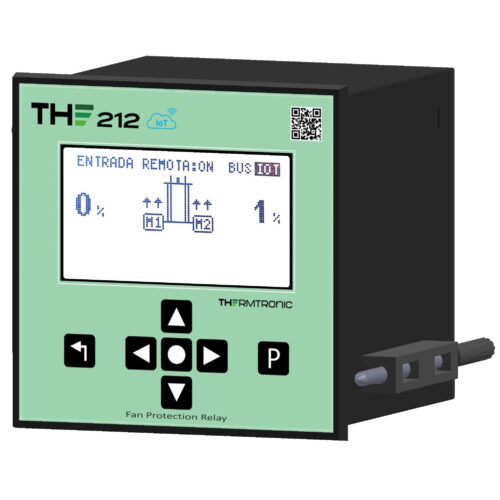

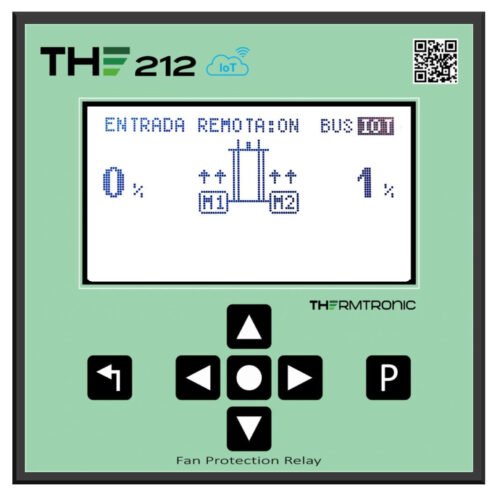

– Display gráfico intuitivo com navegação facilitada e animações de status
– Menu multilíngue (português, espanhol e inglês)
– Teste manual dos relés diretamente no painel frontal
– Ajuste de data e hora, e função RESET para restaurar valores de fábrica
– Proteção contra ruídos e sobrecargas nas entradas e saídas
– Interface de programação protegida contra parâmetros incoerentes
– Operação garantida durante a programação, sem interrupção da proteção

Especificações gerais:

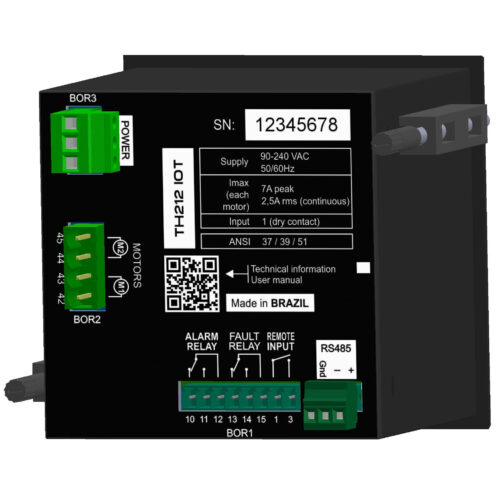

– Alimentação: 90 a 242 Vca (50/60Hz), consumo de 7 VA
– Comunicação: RS485 (Modbus RTU) e Wi-Fi 2,4 GHz
– Relés: ALARM e FALHA – contatos secos NA/NF – 7A/220Vca ou 10A/125Vca
– Saídas para ventiladores: 7A pico / 2,5A contínuo / 550VA (450W)
– Dimensões: 96 x 96 x 105 mm (DIN 43700), corte no painel: 92 x 92 mm
– Temperatura de operação: -10 a 60°C
– Fixação: presilhas metálicas laterais
– Peso: 370g
– Software Modbus gratuito para Windows incluso

O TH212 IoT V3.0 passa por rigorosos testes de qualidade, incluindo 72 horas de operação contínua (burn-in a 60°C), garantindo alta durabilidade e desempenho. A integração com o TH104 IoT potencializa a segurança térmica dos transformadores, oferecendo um sistema completo e inteligente para aplicações industriais modernas.
